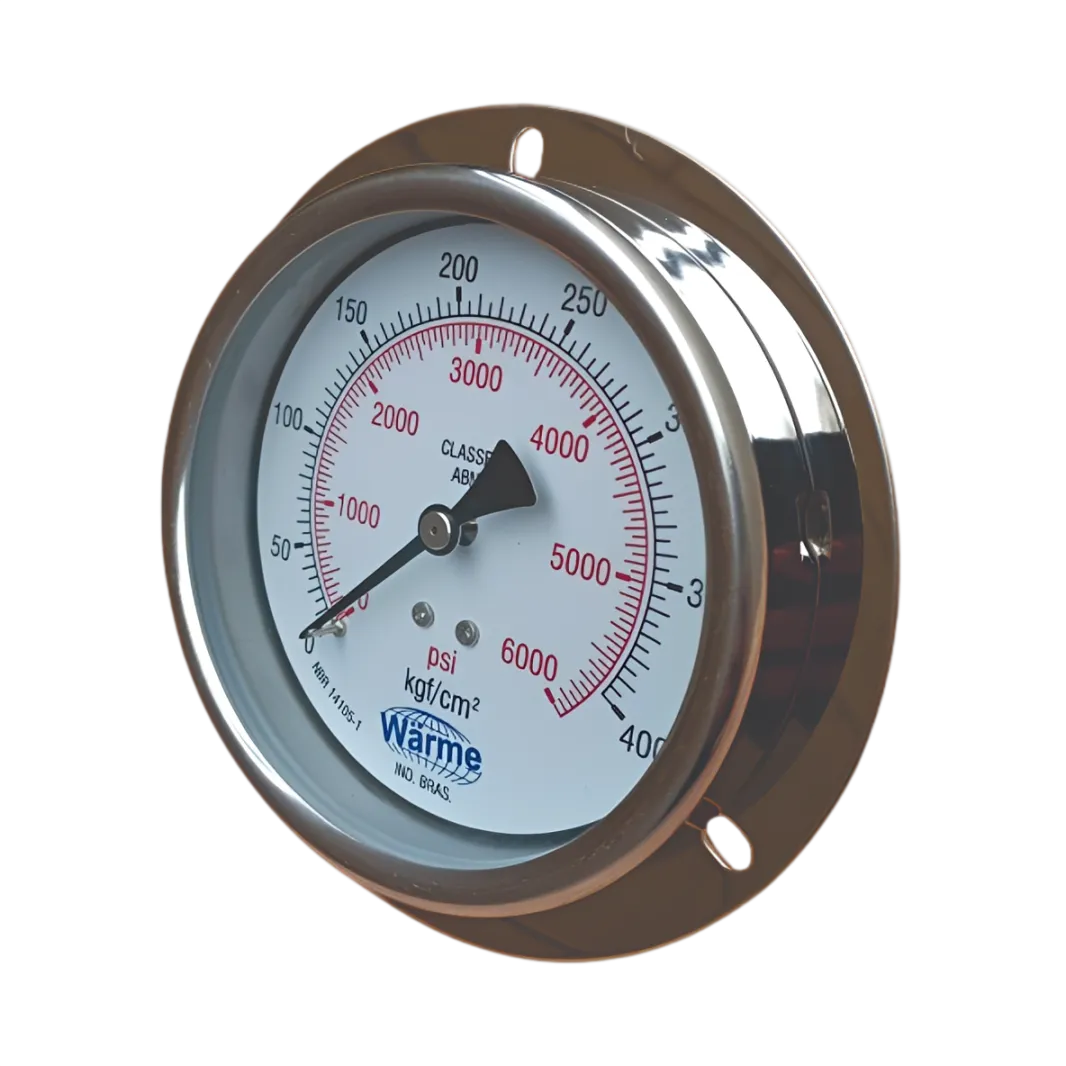

Manômetro analógico Série: 1.WW.1000E – Saída traseira com flange dianteira.

Manômetro analógico Série: 1.WW.1000E com saída traseira e flange dianteira para painéis. Solução confiável em medição de pressão.



Introdução
O Manômetro para Painel Série 1.WW.1000E da Wärme do Brasil foi desenvolvido para aplicações industriais que exigem medição confiável de pressão aliada a excelente acabamento em montagem de painel. Com caixa em aço inoxidável e componentes internos em latão, o modelo oferece o equilíbrio ideal entre resistência mecânica, desempenho metrológico e custo-benefício. Projetado para saída traseira com flange dianteira, é amplamente utilizado em máquinas e equipamentos onde o ambiente não seja altamente agressivo, garantindo fixação rígida, estabilidade e longa vida útil.



Construção em Aço Inoxidável com Internos em Latão

A Série 1.WW.1000E possui caixa e anel em aço inoxidável, proporcionando elevada resistência estrutural e proteção contra corrosão moderada.

Os componentes internos — soquete e mecanismo — são fabricados em latão, assegurando excelente desempenho em fluidos compatíveis que não cristalizem. O elemento sensor tipo Bourdon é produzido em liga de cobre, com solda em estanho, garantindo resposta precisa às variações de pressão.

Essa combinação construtiva oferece robustez externa com eficiência mecânica interna, mantendo confiabilidade operacional em aplicações industriais convencionais.



Fixação com Flange Dianteira para Painel

Desenvolvido especialmente para montagem em painel, o modelo conta com flange dianteira em aço inoxidável, garantindo fixação firme, centralizada e acabamento técnico profissional.

O sistema com saída traseira axial facilita o alinhamento do visor e proporciona montagem estável, reduzindo esforços mecânicos indesejados. Essa configuração é ideal para quadros de comando, skids, sistemas de utilidades e máquinas industriais que exigem organização visual e padronização técnica.



Visor Resistente e Leitura Clara

O visor padrão é em vidro plano, oferecendo boa resistência a riscos e agentes externos, com opção em policarbonato sob consulta.

O mostrador é confeccionado em alumínio com fundo branco, proporcionando excelente contraste para leitura rápida e precisa. O ponteiro em alumínio com acabamento preto reforça a visibilidade mesmo em ambientes industriais com variações de iluminação.



Precisão Conforme Norma ABNT

A Série 1.WW.1000E atende às seguintes classes de exatidão: Classe B (ABNT) para Ø62 mm e Classe A (ABNT) para Ø100 mm

Essa conformidade normativa assegura medições confiáveis, contribuindo para maior controle operacional e segurança nos processos industriais.



Ampla Faixa de Pressão e Condições de Operação

Manômetros: de 1 a 1000 bar, Vacuômetros e Manovacuômetros sob consulta)

Condições de operação:

Temperatura do fluido: -20 °C a +60 °C

Temperatura ambiente: -20 °C a +60 °C

Armazenamento: -40 °C a +70 °C

Essa versatilidade permite aplicação desde sistemas de baixa pressão até processos industriais mais exigentes.



Opção com Enchimento de Líquido

Para aplicações sujeitas à vibração ou pulsação de pressão, está disponível a versão 1.WP.1000E, com enchimento de glicerina.

O líquido anti-vibração reduz oscilações do ponteiro, aumenta a durabilidade dos componentes internos e melhora significativamente a estabilidade da leitura, sendo recomendado para ambientes industriais dinâmicos.



Diversidade de Diâmetros e Conexões

A Série está disponível nos seguintes diâmetros nominais:  Ø62 mm e Ø100 mm

Conexões padrão ao processo: 1/4”, 1/2”  NPT ou BSP

Outras conexões podem ser fornecidas sob consulta, permitindo integração com diferentes sistemas industriais.



Aplicações Industriais

Indicados para máquinas e equipamentos onde o ambiente não seja agressivo, os manômetros da Série 1.WW.1000E são amplamente utilizados em:  Sistemas hidráulicos, Equipamentos industriais, Painéis, de controle, Indústrias químicas, Petroquímicas, Alimentícias e Saneamento.

Sua construção garante fixação rígida sem comprometer a precisão e a durabilidade alcançadas por seus componentes internos específicos para instrumentação.



Conclusão

A Série 1.WW.1000E representa uma solução sólida e confiável para montagem em painel, combinando caixa em aço inoxidável, internos em latão e conformidade com normas técnicas brasileiras.

Com ampla faixa de pressão, opções com líquido anti-vibração e excelente acabamento estrutural, este modelo entrega estabilidade operacional e precisão consistente ao longo do tempo.

Para aplicações que exigem desempenho confiável, organização técnica e custo competitivo, a Série 1.WW.1000E é uma escolha estratégica para elevar o padrão da instrumentação industrial.
